Ausführung der Bettung

Auswirkung der Verdichtung auf die Lastverteilung

Falsch:

hoch verdichtete Grabensohle
(dunkel)
schlecht verdichtete obere Bettungsschicht (hell)

Resultat: Lastkonzentration

Richtig:

etwas aufgelockerte Grabensohle (dunkel)
gut verdichtete obere
Bettungsschicht (hell)

Resultat: gute Lastverteilung

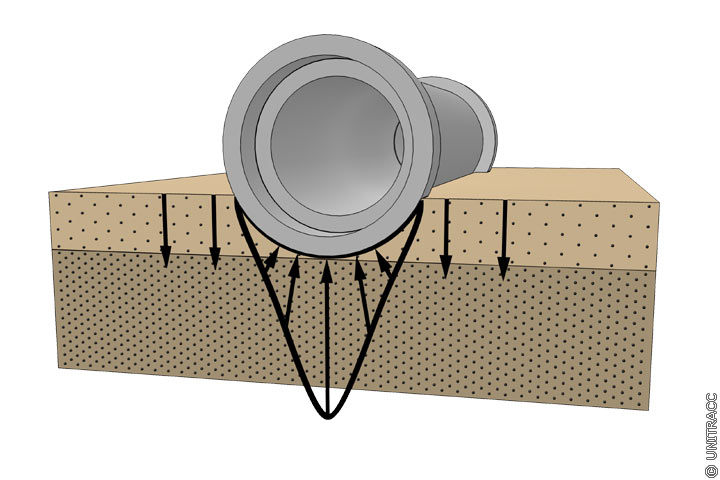

Bild:

Lastkonzentration durch ungünstiges Steifigkeitsverhältnis zwischen Grabensohle und Bettungsschicht [Quelle: visaplan GmbH]

Quelle: visaplan GmbH

Illustration, Animation und Visualisierung: visaplan GmbH, Bochum (www.visaplan.com).

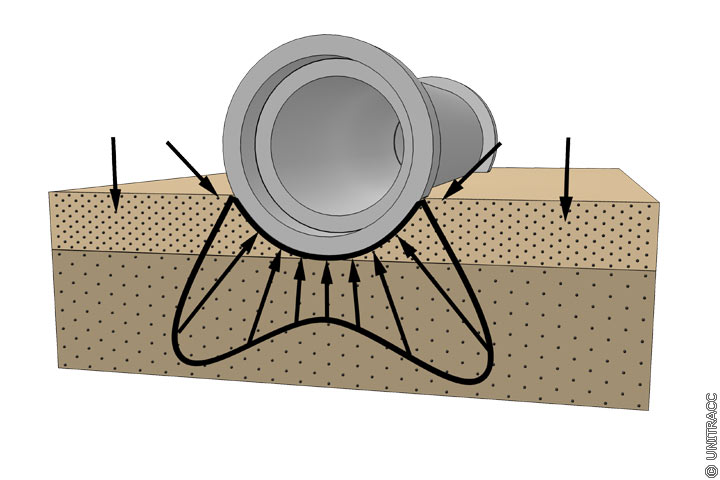

Bild:

Gute Lastverteilung durch günstiges Steifigkeitsverhältnis zwischen Grabensohle und Bettungsschicht [Quelle: visaplan GmbH]

Quelle: visaplan GmbH

Illustration, Animation und Visualisierung: visaplan GmbH, Bochum (www.visaplan.com).

/ 134

Wichtig: Der Verdichtungsgrad der unteren Bettungsschicht darf nicht größer sein als der Verdichtungsgrad der oberen Bettungsschicht. Deshalb muss die Verdichtung des Zwickelbereichs besonders sorgfältig erfolgen.
